1. Pendahuluan
Di tambang batu bara yang menjepit Huaibei Mining Co., Ltd., untuk pengembangan selanjutnya dan tata letak area pertambangan yang lebih masuk akal, perlu untuk mengeksplorasi struktur geologis di dekat kesalahan F5, dan menggunakan eksplorasi seismik 3D kepadatan tinggi semua digital untuk menyelesaikan masalah di atas.
Ada tiga kesulitan utama dalam proyek:
(1) Ada banyak hambatan di permukaan, sehingga sulit untuk mengatur geofon dan titik tembak.
(2) Angin kencang di musim semi, yang menyebabkan kebisingan keras.
(3) Penurunan lapisan batubara besar.
2. Peralatan dan Langkah -langkah
Mengingat kesulitan kerja di atas, langkah -langkah efektif diambil dan tugas pengumpulan data berhasil diselesaikan.
(1) Semua teknologi eksplorasi seismik 3D kepadatan tinggi dan sistem pengamatan balok 18-line dan 15-Bunch digunakan, karena azimuth lebar bermanfaat bagi pencitraan pembentukan di bawah rintangan, yang lebih kondusif untuk pencitraan migrasi lapisan batubara dengan penurunan besar. Gelar penutup tinggi meningkatkan SNR data.
(2) Langkah -langkah efektif berikut diambil dalam akuisisi:
① Titik tembakan dan geofon diukur, dan lubang peledak kecil digunakan di desa.
Desa Dachen dan kota tonging terintegrasi secara keseluruhan, dan seluruh rintangan menyumbang sebagian besar. Semua geofon di desa diukur dan lubang ledakan meningkat di desa untuk memastikan kesinambungan data bawah tanah. Tambang batubara yang menjepit terletak di bagian utara batas eksplorasi. Untuk memastikan bahwa migrasi dapat kembali ke posisi semula, metode eksitasi di sekitarnya dan meletakkan garis survei di sekitar tambang diadopsi untuk memastikan offset yang cukup dari tepi (Gambar 1).

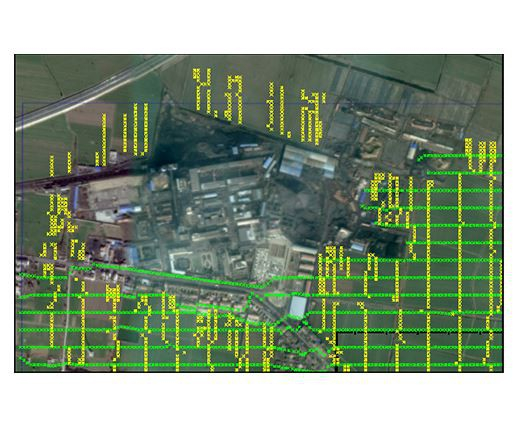

Gambar 1: Distribusi geofon aktual (hijau) dan titik eksitasi (kuning) melintasi rintangan
② Semua geofon di tempat dimakamkan di lubang untuk secara efektif mengurangi gangguan kebisingan lingkungan. Tes yang memadai dilakukan untuk memastikan dosis eksitasi dan posisi eksitasi yang tepat.

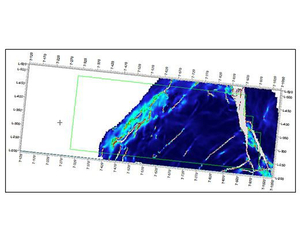

Gbr.2 Fusi dari atribut gelombang yang dipantulkan dari jahitan batubara 10
③Dalam akuisisi data, sistem penerima asimetris dan observasi diadopsi di daerah dip besar lokal.
(3) Dalam pemrosesan dan interpretasi data, langkah -langkah berikut diambil untuk meningkatkan akurasi pencitraan.
Teknologi migrasi waktu pra-stack digunakan dalam pemrosesan, dan teknologi atribut (Gambar 2) dan teknologi inversi (Gambar 3) digunakan dalam interpretasi data, sehingga mewujudkan interpretasi tektonik halus dan interpretasi ketebalan lapisan batubara. Dengan menggunakan keunggulan geofon digital, pencitraan yang lebih baik dari antarmuka atas batu kapur Ordovician terwujud.
3. situasi kerja
Ruang lingkup eksplorasi seismik 3D kepadatan tinggi ini digambarkan oleh 6 titik balik, dengan luas 2,30 km2. Ada 15 harness kabel seismik 3D, 60 jalur survei, 54 titik uji fisik dan 6.302 titik produksi fisik (dengan demikian total 6.356 titik fisik) di seluruh area. Catatan dinilai sesuai dengan spesifikasi. Semua dari 54 catatan uji memenuhi syarat. Ada 6.302 catatan, termasuk 5.251 catatan kelas A, dengan tingkat nilai A 83,32%, dan 1.051 catatan kelas B, dengan tingkat B grade b sebesar 16,68%.
Gbr.3 Profil Inversi Cross Hole 2017-17
4. Pencapaian yang dicapai
Hasil eksplorasi seismik ini terutama tercermin dalam aspek -aspek berikut:
(1) Ditemukan bahwa blok di utara F5 adalah pola monoklinik dengan NE Strike dan NW dip, dengan kecenderungan 25 ° -35 °, dan blok di selatan F5 adalah pola monoklinik dengan pemogokan NW dan NE dip, dengan kemiringan 30 ° -46 °.
(2) Ditemukan bahwa kesalahan dengan penurunan lebih dari 3m dan lipatan yang dikembangkan dalam lapisan batubara 32, 7, 82 dan 10. Sebanyak 179 kesalahan telah ditafsirkan. Dibandingkan dengan struktur sebelum eksplorasi, 8 kesalahan dikoreksi dan 171 kesalahan baru ditemukan (Gambar 4).
(3) Tren perubahan ketebalan lapisan batubara utama diprediksi oleh teknologi atribut yang dikombinasikan dengan teknologi inversi.
Gambar 4: Perbandingan kesalahan F5 sebelum dan sesudah eksplorasi
(Merah adalah setelah eksplorasi, biru sebelum eksplorasi)
5.Faq
T1: Langkah-langkah di lapangan apa yang dapat diambil untuk memastikan SNR akuisisi data di Musim Musim Semi yang berangin?
A: (1) Tingkatkan derajat penutup perolehan lapangan.
(2) Geofon lapangan dimakamkan di lubang.
(3) Pastikan dosis eksitasi dan posisi eksitasi yang tepat.
T2: Teknologi apa yang digunakan untuk memprediksi ketebalan lapisan batubara?
A: Melalui teknologi fusi multi-atribut dan teknologi inversi impedansi gelombang, dikombinasikan dengan data lubang bor, ketebalan setiap lapisan batubara di area pertambangan diprediksi.
