1. Pendahuluan
1.1 PENDAHULUAN PROYEK
Dongyi Minefield, Wujianfang Coalfield, Xilingol League terletak di utara Dataran Tinggi Mongolia dalam. Sebagian besar permukaannya telah semi-desertifikasi, dan beberapa daerah ditutupi oleh hutan (Gambar 1). Ketinggian permukaan bervariasi dari 962,26 m hingga 1035,42 m, medannya relatif rata, dan ada bukit pasir dengan perbedaan tinggi lebih dari 30 m secara lokal (Gambar 2).
Gambar 1 Kondisi Permukaan
Gambar 2 Diagram skematik dari ketinggian permukaan
Prospeksi dilakukan di ladang tambang pada grid 500m × 500m, dan pengeboran mengungkapkan enam kelompok dan 10 lapisan batubara, di antaranya Grup 2 dan Grup 3 bercabang dan digabungkan. Jahitan batu bara 2-3 dapat dipulihkan secara lokal, dengan ketebalan bervariasi dari 1,1 m hingga 2,45 m; Jahitan batu bara 3-3 memiliki ketebalan antara 1,5 m dan 17 m; Jahitan batu bara 4 memiliki ketebalan antara 0,5 m dan 9,5 m; Jahitan batu bara 5 memiliki ketebalan antara 0,5 m dan 8 m. Ketinggian lantai lapisan batubara 2-3 bervariasi dari 490 hingga 780 m; jahitan batu bara 3-3 dari 430 hingga 920 m; jahitan batu bara 4, dari 420 hingga 880 m; dan jahitan batu bara 5 dari 400 hingga 870 m. Struktur di bidang tambang adalah struktur monoklinik, dan penurunan umumnya kurang dari 10 °. Lima kesalahan dikembangkan. Tidak ada intrusi batu magmatik ke dalam strata yang mengandung batu bara.
Tugas geologisnya adalah untuk mengetahui sifat, kejadian dan perpanjangan kesalahan dengan penurunan ≥ 5m di area eksplorasi, mencari tahu tren perubahan ketebalan dari jahitan utama yang dapat ditambang, dan menjelaskan bifurkasi, merger, dan jepit dari lapisan utama yang dapat ditambang sebanyak mungkin; Cari tahu pola fluktuasi lantai dan rentang distribusi lapisan batubara utama, temukan rentang intrusi massa batuan dan area bebas batubara.
1.2 Kesulitan Eksplorasi
(1) Kondisi geologis seismik yang dangkal buruk: karena lapisan permukaan di area eksplorasi kering dan longgar, penyerapan dan atenuasi gelombang yang efektif, terutama informasi frekuensi tinggi, kuat, mengakibatkan pelemahan energi gelombang seismik.
(2) Kedalaman yang terkubur dari lapisan target dangkal: karena luas luas area eksplorasi, kedalaman yang terkubur dari lapisan target di area tersebut sangat bervariasi (100-500 m), dan sulit bagi sistem pengamatan tunggal untuk menyeimbangkan kualitas data lapisan target menengah, menengah dan dalam.
(3) Tugas geologis membutuhkan akurasi tinggi: sulit untuk mengidentifikasi bifurkasi dan penggabungan lapisan batubara pada profil waktu.
2. Solusi pengobatan
Dalam desain sistem pengamatan, area eksplorasi dibagi dengan standar kedalaman yang terkubur kurang dari 200 m, kedalaman terkubur 200-400 m dan kedalaman terkubur lebih besar dari 400 m, dan sistem pengamatan yang berbeda dirancang untuk memastikan waktu cakupan yang efektif. Dalam pengumpulan data, eksitasi dibuat dari kendaraan vibrator dan geofon 60Hz dimakamkan untuk menerima data untuk memastikan validitas data. Pemrosesan data yang berfokus pada perbandingan metode koreksi statis, parameter dekonvolusi dan metode atenuasi kebisingan untuk memastikan rasio sinyal-ke-noise, resolusi dan kesetiaan data. Dalam interpretasi data, kalibrasi cakrawala gelombang yang dipantulkan dan interpretasi tren variasi bifurkasi, merger dan ketebalan dari lapisan batubara (Gambar 3 dan Gambar 4) dengan menggunakan data resistansi gelombang adalah titik kunci.
Gambar 3 Tampilan perubahan ketebalan, bifurkasi dan penggabungan jahitan batubara

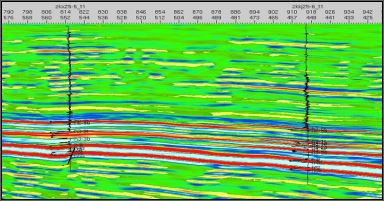

Gambar 4 Kinerja pengeboran yang mengandung batu bara dan pengeboran bebas batu bara pada profil waktu
(Menurut data pengeboran, tidak ada batubara di seluruh lubang ZKK29-1, dan ada tiga lapisan batubara di ZKKJ29-4)
3. Situasi kerja
Dalam eksplorasi seismik 3D ini, benar -benar 38 petak dan 220 jalur survei selesai, dengan area kerja 35.2872 km2 dan area cakupan penuh 28,9 km2. Ada 20.371 titik fisik produksi dan 223 titik fisik uji, dengan total 20.594 poin fisik. Catatan asli dievaluasi sesuai dengan Kode Eksplorasi Seismik metana batubara, dan semua catatan uji memenuhi syarat. Ada 18.153 catatan Grade A dalam catatan produksi, mewakili tingkat nilai A 89,112%; 2.217 Catatan Kelas B, mewakili tingkat B grade 10 10,883%; Oleh karena itu, tingkat catatan yang memenuhi syarat adalah 99,995%.
4. Prestasi yang dicapai
(1) Rentang kejadian dan pola fluktuasi lantai lapisan batubara 3-3 dan 5 di area eksplorasi diidentifikasi.
(2) Di batas eksplorasi selatan, ada area bebas batu bara dengan luas sekitar 1,76 km2 dalam lapisan batubara 3-3; Area bebas batu bara dengan luas sekitar 3,06 km2 dalam lapisan batubara 4; Area bebas batu bara dengan luas sekitar 3,16 km2 dalam lapisan batubara 5.
(3) Sebanyak 107 kesalahan digabungkan, termasuk 5 kesalahan yang dikoreksi dan 102 kesalahan baru dibandingkan dengan yang sebelum eksplorasi seismik 3D.
(4) Tren variasi ketebalan lapisan batubara 3-3, 4 dan 5 diprediksi.
(5) Area bifurkasi Batubara Group3 digambarkan, mencakup area sekitar 5,6 km2.
(6) Tidak ada batu magmatik yang diterobos ke dalam lapisan batubara.
5. FAQ
T1: Bagaimana cara memastikan efek eksplorasi dari lapisan target dengan kedalaman terkubur yang berbeda ketika kedalaman yang terkubur dari lapisan target sangat bervariasi?
A: Sulit bagi sistem observasi tunggal untuk menyeimbangkan kualitas data tempat tidur target dangkal, sedang dan dalam. Oleh karena itu, skema desain harus dioptimalkan sesuai dengan karakteristik area eksplorasi dan tugas geologis. Sistem pengamatan harus memperhitungkan kualitas data tempat tidur target dangkal, sedang dan dalam. Mempertimbangkan waktu cakupan yang seragam dari data yang dikumpulkan, umumnya disarankan untuk mengadopsi sistem pengamatan yang berbeda berdasarkan berbagai kedalaman pemakaman dari tempat tidur target.
T2: Cara menggunakan data seismik untuk menafsirkan tren perubahan ketebalan lapisan batubara dan area penggabungan bifurkasi lapisan batubara?
A: Amplitudo gelombang yang dipantulkan pada profil waktu seismik dikaitkan dengan ketebalan lapisan target. Secara umum, semakin tebal lapisan target, semakin besar amplitudo gelombang yang dipantulkan, dan semakin tipis lapisan target, semakin kecil amplitudo gelombang yang dipantulkan. Karena keterbatasan tingkat pemrosesan data, tidak ada korespondensi satu-ke-satu yang jelas antara nilai ketebalan dan amplitudo, tetapi hilangnya gelombang lapisan batubara yang dipantulkan dapat digunakan untuk mengkalibrasi tidak adanya lapisan batubara. Sulit untuk mengidentifikasi bifurkasi lapisan batubara dan merger secara efektif dalam profil waktu seismik, sehingga profil impedansi gelombang dapat digunakan untuk menentukan titik penggabungan dan bifurcating.
