1. Pendahuluan
Area eksplorasi terletak di selatan Jungar Coalfield, dan ketinggian permukaan bervariasi dari 1.115,4 m hingga 1.237,4 m (Gambar 1). Dua pertiga dari luas permukaan ditutupi oleh loess tebal (pasir), dan ketebalan loess bervariasi dari 15 m hingga 120 m; 20% dari area tersebut ditutupi oleh gangue, dan ketebalan gangue bervariasi antara 3 m dan 100 m; Sisanya adalah Neogene Red Bed dan Bedrock yang terpapar di dekat Dagou.
Gambar 1: Diagram stereoskopis dari opografi area eksplorasi
Ada 4 jahitan batubara yang dapat ditambang di area tersebut: ketebalan jahitan 4 bervariasi dari 2,30m hingga 4,70m, dan ketinggiannya bervariasi dari 720m hingga 900m; Ketebalan jahitan 6upper bervariasi dari 10,05m hingga 15,77m, dan ketinggiannya bervariasi dari 670m hingga 840m; Ketebalan jahitan 6 bervariasi dari 1,90m hingga 6,24m, dan ketinggian bervariasi dari 640m hingga 820m; Ketebalan jahitan 9 bervariasi dari 0,85m hingga 4,75m, dan ketinggiannya bervariasi dari 620m hingga 760m. Antarmuka atas batu kapur Ordovician berjarak 18-25m dari jahitan 9. Menurut data asli, DIP umumnya kurang dari 4 °, tidak ada kesalahan besar, dan keadaan batu kapur kejadian tidak diketahui.
Kesulitan eksplorasi adalah sebagai berikut: eksitasi area yang tertutup gangue, superposisi ke arah yang sama di bawah kondisi eksitasi yang berbeda, pencitraan sinyal refleksi lemah di antarmuka atas batu kapur Ordovician, prediksi zona fraktur pada antarmuka atas batu kapur Ordovician.
2. Solusi pengobatan
Sistem pengamatan dirancang dengan jarak trek kecil, susunan besar, derajat penutup tinggi dan azimuth lebar, yang bermanfaat untuk memastikan derajat penutup yang efektif dari strata target dengan kedalaman yang terkubur yang berbeda, dan juga bermanfaat bagi superposisi azimuth dan analisis multi-atribut dalam pemrosesan data dan interpretasi selanjutnya.
Dalam akuisisi data, geofon digital digunakan untuk penerimaan untuk memastikan penerimaan efektif sinyal refleksi yang lemah. Area di mana ketebalan pengisian gangue kurang dari 15m dipilih dan dibor oleh mesin pengeboran kerikil. Titik tembakan di daerah lain dikompensasi oleh teknologi peledakan pemulihan.
Selama pemrosesan, teknologi inversi tomografi gelombang gyration terutama digunakan untuk koreksi statis (Gambar 2), atenuasi gelombang gulung dan suara linier frekuensi rendah lainnya dalam domain yang diatur silang, konsistensi wavelet dan pemrosesan konsistensi pengkhianatan untuk proses interpolasi yang diatur oleh 5D.

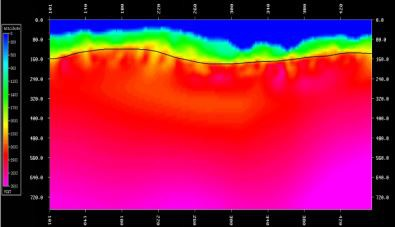

Gambar 2: Diagram skematik dari ketebalan zona kecepatan rendah yang dihitung (garis hitam)
Dalam proses interpretasi data, interpretasi profil waktu, analisis dan inversi komprehensif multi-atribut digabungkan dan digunakan untuk menafsirkan kesalahan, area pengembangan fraktur pada antarmuka atas batu kapur Ordovician dan untuk memprediksi ruang lingkup terjadinya badan pasir di atas lapisan batubara (Gambar 3 dan Gambar 4).
Gambar 3: Grafik atribut komprehensif dari gelombang yang dipantulkan di antarmuka atas batu kapur Ordovician (area pengembangan fraktur biru)
Gambar 4: Tampilan batu pasir pada profil impedansi gelombang (merah dan kuning mewakili batu pasir)
3. Situasi Konstruksi
Area kerja adalah 4,206 km2, dan area dengan cakupan 64 kali adalah 1,68 km2. 27 titik survei, 229 titik tes fisik dan 5.286 titik produksi fisik selesai. Menurut standar umum eksplorasi seismik dalam metana batubara dan batu bara, catatan uji semuanya memenuhi syarat. Ada 3.280 catatan grade A, dengan tingkat nilai A 62,05%dan 1.988 catatan grade B, dengan tingkat B grade 3,11%, sehingga tingkat yang memenuhi syarat 99,66%.
4. Prestasi yang dicapai
Prestasi geologis yang diperoleh melalui eksplorasi ini adalah sebagai berikut:
(1) pola undulasi lantai dari lapisan batubara utama di area eksplorasi ditemukan;
(2) total 12 kesalahan dengan penurunan lebih dari 3 m di area eksplorasi ditafsirkan;
(3) Dua zona pengembangan fraktur di antarmuka atas batu kapur Ordovician digambarkan;
(4) Kisaran kejadian dan tren variasi ketebalan batu pasir coarse sedang dalam strata di atasnya jahitan 4 diprediksi;
(5) Area pengembangan fraktur yang diprediksi diverifikasi oleh data pengeboran hidrologi, dan laju kebetulan antara rentang kejadian yang diprediksi dan tren variasi ketebalan batu pasir coarse menengah dan data pengeboran mencapai 88%.
5. FAQ
T1: Ketika jarak antara batu kapur Ordovician dan lapisan batubara kecil, bagaimana memastikan pencitraan yang akurat dari antarmuka atas batu kapur?
A: (1) Saat merancang sistem pengamatan, perlu merancang pengaturan penerima yang besar, dan panjang pengaturan umum tidak kurang dari 1,5 kali dari kedalaman yang terkubur dari antarmuka atas batu kapur.
(2) Geofon digital digunakan untuk menerima sinyal seismik untuk memastikan penerimaan sinyal refleksi lemah di antarmuka atas batu kapur Ordovician.
(3) Migrasi pra-stack anisotropik digunakan dalam pemrosesan data untuk memastikan efek pencitraan dari gelombang yang dipantulkan pada antarmuka atas batu kapur Ordovician.
T2: Secara umum, SNR rendah dan frekuensi data rendah terjadi dalam eksplorasi seismik di Loess Tableland, dan geofon digital menerima semua sinyal. Akankah teknologi eksplorasi seismik 3D kepadatan tinggi semua digital semakin mengurangi SNR dan resolusi data seismik?
A: (1) SNR data seismik terkait dengan kualitas data single-shot dan mencakup derajat. Secara umum, semakin tinggi derajat penutup, semakin tinggi SNR profil waktu seismik. Untuk sinyal yang diterima oleh geofon digital, teknologi atenuasi kebisingan yang wajar dapat memastikan SNR catatan single-shot, dan gelar penutup tinggi juga bermanfaat bagi peningkatan SNR data seismik. Oleh karena itu, mengadopsi teknologi eksplorasi seismik 3D kepadatan tinggi semua digital di Loess Tableland hanya akan meningkatkan SNR dari data seismik.
(2) Resolusi data seismik terkait dengan frekuensi utama dan lebar pita frekuensi dari data seismik. Secara umum, semakin tinggi frekuensi utamanya, semakin tinggi SNR data seismik. Pada saat yang sama, semakin luas lebar pita frekuensi dari data seismik, semakin tinggi resolusi data seismik. Karena geofon digital menerima sinyal seismik dalam pita frekuensi penuh, selama amplitudo dan langkah-langkah pemrosesan pelestarian frekuensi diadopsi dalam proses pemrosesan, lebar pita frekuensi data seismik akan lebih luas dari pada geofon analog, mengadopsi resolusi penuh digital.
