1. Pendahuluan
Menurut data sebelumnya, dip strata di area eksplorasi bervariasi dari 10 ° hingga 30 °, dan kesalahan dikembangkan. Menurut data paparan, keakuratan eksplorasi seismik 3D sebelumnya kurang dari 70% untuk kesalahan dengan penurunan lebih dari 10m, kurang dari 50% untuk kesalahan dengan penurunan 5-10m dan kurang dari 10% untuk kesalahan dengan penurunan 3-5m, yang secara serius mempengaruhi tata letak wajah kerja dan stope. Oleh karena itu, kesulitan teknis eksplorasi adalah bagaimana secara efektif meningkatkan kemampuan pengakuan kesalahan kecil.
2. Peralatan dan Metode
(1) Sistem pengamatan
According to the characteristics of large dip of coal seam in the exploration area and wide variation range of buried depth of the target layers, the main mined coal seam 32 was divided into three zones with respective buried depth of less than 350 m, 350-700m and 700m and above, and three high-density 3D seismic observation systems of 16L×8S×80T×1R×64, 16L × 8S × 128T × 1R × 64 dan 16L × 8S × 160T × 1R × 64 dirancang untuk memperhitungkan derajat penutup yang efektif dari lapisan target dengan kedalaman terkubur yang berbeda.
(2) Peralatan Akuisisi
Geofon semua-digital digunakan untuk penerimaan untuk meningkatkan resolusi efektif gelombang yang dipantulkan. Geofon digital ditandai oleh sensitivitas tinggi, rentang dinamis yang luas, pita frekuensi penerima yang luas, tidak ada distorsi fase dan kesetiaan amplitudo yang baik, yang secara efektif dapat meningkatkan resolusi catatan yang diperoleh dari satu bidikan.
(3) Teknologi pemrosesan utama
Redaman gelombang seismik dikompensasi oleh kompensasi difusi bola dan kompensasi amplitudo yang diinduksi permukaan, sehingga energi gelombang seismik benar -benar mencerminkan situasi nyata dari media bawah tanah; Tiga analisis kecepatan dan iterasi koreksi statis residual dilakukan dalam pemrosesan data untuk memastikan keakuratan analisis kecepatan; Metode migrasi waktu pra-stack diadopsi untuk memastikan resolusi dan akurasi data pencitraan.
(4) Metode interpretasi
Fungsi tampilan warna, perbesaran dan tampilan garis yang sewenang-wenang dari perangkat lunak interpretasi workstation digunakan untuk interpretasi tektonik dari profil waktu baik, dan teknologi analisis fusi multi-atribut digunakan untuk interpretasi tektonik yang komprehensif (Gambar 1 dan Gambar 2) untuk meningkatkan akurasi interpretasi tektonik; Data paparan jalan, data pengeboran, kecepatan susun dan sejenisnya digunakan untuk membangun bidang kecepatan halus untuk memastikan akurasi ketinggian lantai lapisan batubara.

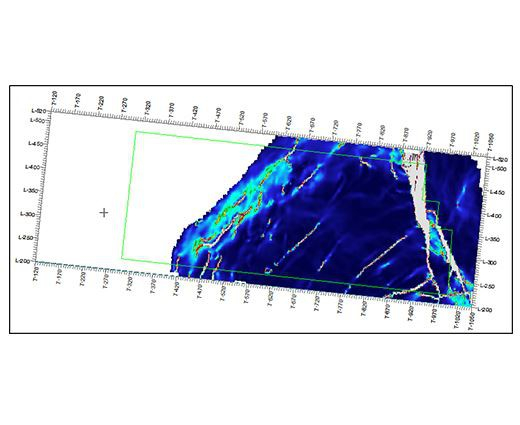

Gambar 1: Atribut kelengkungan Gaussian dari lapisan batubara 32
3. Situasi kerja
Sebanyak 24 harness kabel, 31 jalur survei, 9.936 titik produksi fisik dan 71 titik uji fisik diselesaikan di seluruh area, dengan area kontrol aktual 4,46 km2. Menurut Standar Umum Eksplorasi Seismik dalam Metana Batubara dan Batubara, catatan uji semuanya memenuhi syarat; Ada 7.746 catatan kelas A, dengan tingkat tingkat A 77,96%dan 2.132 catatan kelas B, dengan tingkat B grade 21,46%, sehingga tingkat yang memenuhi syarat 99,42%.
4. Prestasi yang dicapai
(1) Perbandingan sebelum dan sesudah eksplorasi
Membandingkan eksplorasi seismik 3D kepadatan tinggi semua-digital dengan eksplorasi seismik 3D konvensional, untuk kesalahan dengan penurunan lebih dari 10m, 24 kesalahan ditemukan, 16 kesalahan dikoreksi dan 20 kesalahan pada dasarnya konsisten; Untuk kesalahan dengan penurunan 5-10m, 27 kesalahan ditemukan, 5 kesalahan dikoreksi dan 6 kesalahan pada dasarnya konsisten; Untuk kesalahan dengan penurunan 3-5m, 52 kesalahan ditemukan, 1 kesalahan dikoreksi dan 12 kesalahan pada dasarnya konsisten. Dapat dilihat bahwa kemampuan pengakuan eksplorasi seismik 3D kepadatan tinggi untuk kesalahan kecil dengan setetes 3-5m telah sangat ditingkatkan.
(2) Verifikasi
Wajah kerja 3404 di distrik pertambangan No. 34 telah diekstraksi, dengan area penambangan 0,16 km2, dan 32 kesalahan telah diekspos, di mana ada 3 kesalahan dengan penurunan lebih dari 10m, 2 kesalahan dengan penurunan 5-10m, 5 kesalahan dengan penurunan 3-5m, dan 23 kesalahan dengan penurunan kurang dari 3m. Menurut standar bahwa kesalahan ayunan posisi bidang patahan tidak melebihi 15m, laju verifikasi interpretasi kesalahan oleh eksplorasi seismik 3D kepadatan tinggi dan semua digital dihitung masing-masing (Tabel 1).
Tabel 1: Ringkasan kesalahan yang diekspos oleh penambangan dan terdeteksi oleh eksplorasi di Working Face 3404
Menjatuhkan | Sebenarnya terbuka | Interpretasi seismik 3D konvensional | Interpretasi seismik 3D kepadatan tinggi | ||
Qty. | Tingkat akurasi | Qty. (No.) | Tingkat akurasi | ||
Lebih dari 10m | 3 | 2 | 66,67% | 3 | 100% |
5-10m | 2 | 1 | 50% | 1 | 50% |
3-5m | 4 | 0 | 0 | 3 | 75% |
Kurang dari 3m | 23 | 0 | 0 | 2 | 8,70% |
(3) Profil seismik khas distrik pertambangan
Gambar 3: Refleksi kesalahan NDF146 pada profil waktu seismik 3D kepadatan tinggi (kanan) (dengan penurunan 8m)
Gambar 4: Refleksi kesalahan GF27 di profil waktu konvensional (kiri) dan profil waktu seismik 3D dengan kepadatan tinggi (dengan penurunan 4m)
Dapat dilihat dari Gambar 3 dan 4 bahwa kesalahan kecil pada dasarnya tidak tercermin dalam profil waktu konvensional, yang mengakibatkan penghilangan interpretasi. Namun, fenomena distorsi pada profil waktu seismik 3D kepadatan tinggi jelas, yang memberikan fondasi yang kuat untuk identifikasi kesalahan. Selain itu, dapat dilihat dari Gambar 3 bahwa penurunan sesar yang sebenarnya lebih kecil dari penurunan yang sebenarnya, terutama karena fakta bahwa kesalahan tersebut merupakan kesalahan terbalik di sepanjang pemogokan di bawah saus curam.
5. FAQ
T1: Masalah apa yang harus diperhatikan dalam interpretasi kesalahan kecil di daerah Huabei?
A: Kesalahan kecil dikembangkan dengan baik di daerah Huaibei. Terlepas dari fenomena distorsi gelombang refleksi konvensional, menurut paparan aktual penambang di daerah ini dan daerah eksplorasi lainnya, ketika gelombang refleksi lapisan batubara (atau lapisan tambahan di dekat gelombang refleksi lapisan batubara) menunjukkan fenomena defleksi yang serupa atau sedikit kesalahan mutasi yang mirip dengan kejadian dan frekuensi, sebagian besar refleksi. Pada saat yang sama, setetes kesalahan yang jelas di sepanjang pemogokan di bawah sudut celup curam seringkali lebih kecil dari penurunan yang sebenarnya, yang harus dibandingkan dengan hati -hati dalam interpretasi, tanpa melepaskan petunjuk 'apa pun, jika tidak mudah untuk menyebabkan kelalaian.
