1. Pendahuluan
Lapisan atas area eksplorasi menderita denudasi dan dipotong dan rusak oleh lembah dendritik, dengan parit vertikal dan horizontal dan medan yang kompleks (Gambar 1). Batas eksplorasi ini dekat dengan goaf batubara 3-1, dan permukaan subsidensi retak di dekat goaf jelas, dan permukaan dan kondisi geologis seismik yang dangkal kompleks; Sudut celup strata kecil, sekitar 1 °, dan ada banyak lapisan lapisan batubara dengan jarak kecil. Jahitan batu bara bagian atas memiliki efek pelindung energi yang kuat pada lapisan batubara yang lebih rendah, dan kedalaman lapisan batubara yang terkubur dangkal (kedalaman yang terkubur dari 3-1 lapisan batubara adalah 83.18-191.45 m), sehingga sulit untuk menggunakan sistem pengamatan. Strata bantalan batubara diselingi oleh batu pasir, batu lumpur dan lapisan batubara. Karena perbedaan kecil impedansi gelombang antara pasir dan batu lumpur, intensitas refleksi batu lumpur berpasir lemah. Ada banyak hambatan di daerah tersebut (desa imigran dan situs pemakaman), menghasilkan cakupan data yang tidak merata di beberapa daerah, yang memiliki dampak tertentu pada kualitas data.
Gambar 1 Peta topografi area eksplorasi
2. Larutan Pengolahan Bahaya Air Tambang
(1) Kedalaman yang terkubur dari lapisan batubara pertama sangat dangkal secara lokal, dan desain sistem pengamatan mengikuti prinsip -prinsip jarak garis kecil, jarak jalur kecil dan waktu cakupan yang tinggi, dan mengintensifkan titik tembakan lokal, memastikan waktu cakupan yang efektif.
(2) Pastikan bahwa titik eksitasi tidak memasuki GOAF, dan titik penerima harus menghindari GOAF kapan pun memungkinkan untuk mengurangi pengaruh GOAF pada data seismik. Ini dicapai dengan perhitungan simulasi.
(3) Untuk hambatan besar di permukaan, sistem pengamatan khusus dirancang untuk mensimulasikan skema penentuan waktu cakupan untuk memastikan informasi refleksi yang efektif dari strata di bawah hambatan.
(4) Kesulitan dalam pemrosesan di daerah ini terutama adalah koreksi statis yang disebabkan oleh medan yang kompleks. Ini diselesaikan dengan terlebih dahulu menyelesaikan koreksi statis lapangan menggunakan metode refraksi, kedua, dengan adopsi konsistensi permukaan-divisi konsistensi residual teknologi koreksi statis, dan ketiga dengan menggunakan data refleksi frekuensi tinggi dalam secara bertahap meningkatkan akurasi koreksi statis residual. Karena kedalaman dangkal yang terkubur dari lapisan target, stek harus dilakukan dalam jumlah yang lebih sedikit tetapi dalam lebih banyak waktu. Eksperimen berulang diperlukan untuk mempertahankan lapisan target sebanyak mungkin dan meningkatkan frekuensi lapisan target dangkal sebanyak mungkin. Pada saat yang sama, NMO digunakan untuk memotong dan menjaga jalan dengan jalan setapak dekat dan frekuensi yang lebih tinggi sebanyak mungkin, sehingga meletakkan fondasi yang baik untuk pemindaian kecepatan kemudian.
(5) Lakukan penataan dan interpretasi GOAF, mengikuti ide dan proses menggabungkan workstation dengan interpretasi manual, profil waktu, irisan horizontal dan interpretasi irisan tempat tidur (Gambar 2 hingga 4).
(6) untuk masalah prediksi bodi pasir atap lapisan batubara, pertama, memastikan informasi frekuensi rendah dalam akuisisi data seismik; Dalam proses perawatan, perilaku perawatan pelestarian amplitudo untuk memastikan hubungan amplitudo relatif batu pasir dan strata batu lumpur; Menetapkan model petrofisika pembentukan batu pasir dan batu lumpur, dan memprediksi ketebalan bodi pasir di atap batubara 3-1 menggunakan metode inversi atribut pasca-tumpukan (Gambar 5).

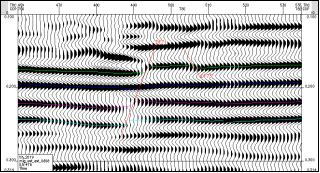

Gambar 2 Refleksi kesalahan pada profil waktu seismik dan atribut irisan
Gambar 3 Refleksi 3-1 judul lapisan batubara dan goaf on time profile
Gambar 4 Refleksi 3-1 judul lapisan batubara pada profil atribut
Gambar 5 Profil Inversi Impedansi Gelombang
3. Situasi Konstruksi
Sebanyak 8 petak seismik 3D, 80 lini survei penerima, 4.437 titik fisik produksi dan 100 titik fisik uji telah selesai di seluruh wilayah, dengan area kontrol 5,547 km2 dan area konstruksi 9,157 km2. Menurut peringkat kode untuk eksplorasi seismik ladang batubara (DZ/T0300-2017), ada 2.534 catatan produk grade A, mewakili tingkat nilai A 57,11%; 1829 Catatan Produk Grade B, mewakili tingkat B grade B sebesar 41,22%; 74 Catatan Limbah, mewakili tingkat penolakan 1,67%. Semua catatan tes memenuhi syarat.
4. Prestasi yang dicapai
Pola fluktuasi lantai lapisan batubara utama di area eksplorasi diidentifikasi (Gambar 6). Kesalahan dengan penurunan lapisan batubara lebih besar dari 3 m di lapisan batubara utama diidentifikasi. Tren perubahan ketebalan lapisan batubara utama diprediksi (Gambar 7). Distribusi litologi atap dan tren variasi ketebalan bodi pasir dalam lapisan batubara 3-1 diprediksi (Gambar 8).

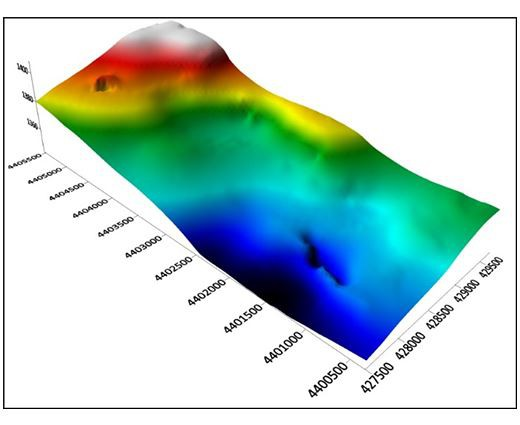

Gambar 6 3-1 Pola fluktuasi lantai lapisan batubara
Gambar 7 3-1 Rencana Prediksi Ketebalan Jahitan Batubara
Gambar 8 Distribusi bidang tren ketebalan batu pasir di atap jahitan batubara (merah dan kuning adalah badan pasir)
5. FAQ
T1: Bagaimana mengatur sistem pengamatan mengingat kedalaman yang terkubur dangkal dari lapisan batubara pertama di daerah ini?
A: Karena medan, kedalaman yang terkubur dari lapisan batubara pertama sangat dangkal secara lokal, dan desain sistem pengamatan mengikuti prinsip -prinsip jarak garis kecil, jarak jalur kecil dan waktu cakupan yang tinggi, dan mengintensifkan titik bidikan lokal, memastikan waktu cakupan yang efektif.
T2: Bagaimana cara meningkatkan keakuratan koreksi statis mengingat medan di daerah ini kompleks, dan masalah koreksi statis menonjol?
A: Pertama, secara akurat ambil gelombang istirahat pertama dan gunakan metode koreksi statis refraksi untuk menyelesaikan koreksi statis bidang; Kedua, gunakan konsistensi frekuensi-divisi konsistensi residual statis Technology harus menghitung koreksi statis residu dari data di area ini. Dengan kata lain, gunakan gelombang refleksi frekuensi tengah dan rendah untuk menghitung koreksi statis residual yang lebih besar, dan kemudian gunakan data refleksi frekuensi tinggi untuk secara bertahap meningkatkan akurasi koreksi statis residual.
T3: Bagaimana cara memastikan waktu cakupan lapisan target untuk hambatan besar di permukaan mengingat kedalaman yang terkubur dangkal dari lapisan target di area ini?
A: Di daerah penghalang seperti desa, kuburan yang berdekatan dan pertanian di dalam area eksplorasi, garis seismik dan titik tembakan tidak dapat diatur secara normal. Untuk memastikan waktu cakupan seragam dasar, sistem pengamatan khusus diperlukan untuk mengumpulkan data di area ini. Untuk desa-desa area besar, kuburan yang berdekatan, dan hambatan lainnya, cobalah untuk menembak dengan sejumlah kecil bahan peledak di ruang terbuka di area hambatan, meminimalkan jalan kosong di mana geofon dapat diletakkan, mengukur posisi geofon fisik, meningkatkan array penerima secara tepat, memastikan informasi saluran yang jauh, dan mengurangi gangguan gelombang permukaan di area loess.
