Teknologi pendukung untuk pekerjaan backfilling di lereng tinggi
1. Pendahuluan
Medan Tiongkok adalah teras tiga tingkat dan berfluktuasi. Area pegunungan menyumbang sekitar 70% dari Wilayah Tanah Nasional. Dibatasi oleh kondisi sumber daya dan struktur energi yang ada di Cina, sejumlah besar proyek konstruksi besar seperti tenaga batubara, industri kimia batubara dan tambang batubara dibangun di daerah pegunungan. Dibatasi oleh medan pegunungan dan teknologi produksi, masalah bencana geologis 'pengisian tinggi dan penggalian dalam ' di lokasi konstruksi yang diusulkan sangat luar biasa. Dalam konstruksi teknik, perlu untuk membangun kemiringan vertikal dengan tanggul tinggi untuk menyediakan lokasi konstruksi untuk proyek konstruksi utama, sehingga menjaga keamanan konstruksi dan operasi teknik.
Proyek ekspansi pabrik kokal batubara Guizhou Qianuui Tianneng Coal Coking Co., Ltd. adalah proyek kimia batubara skala besar dengan total investasi sekitar RMB 3,5 miliar. Stabilitas pengisian kemiringan (31m) dan struktur pendukung platform 1541 yang dibangun di lokasi proyek adalah kunci untuk seluruh konstruksi proyek dan keselamatan kerja.
Gambar 1 Situs Area Proyek Gambar 2 Kemiringan Dinding Penahan Vertikal
2. Solusi pengobatan
Dengan menggunakan rekayasa pemetaan geologis, pengeboran dan pengujian, dan simulasi dalam ruangan, mekanisme mekanis campuran batuan tanah dan loess filler yang khas terungkap. Mengingat ruang sempit lokasi teknik di daerah pegunungan dan kurangnya kondisi pengaturan lereng, sistem teknologi pendukung rekayasa lereng vertikal embeling tinggi di daerah pegunungan didirikan. Sistem pemantauan online multi-dimensi (lapangan) dibangun, dan metode baru untuk memprediksi penyelesaian pasca-pembangunan area pengisian ditetapkan.
Gambar 3 Solusi
Gambar 4 Kerangka Kerja Sistem Pemantauan Online | Gambar 5 Profil Struktur Dukungan dan Pengaturan Sensor |
3. Situasi Konstruksi
36 Kelompok uji simulasi dalam ruangan dilakukan, dua model perhitungan numerik dari struktur pendukung ditetapkan, dua bagian dipantau, 190 sensor dari berbagai jenis dimakamkan, dua set perangkat akuisisi jarak jauh nirkabel dan satu sistem transmisi nirkabel ditetapkan, dan pemantauan online dari indikator kunci seperti tekanan, suhu dan tekanan bumi yang direalisasikan.
(a) Peralatan (b) Persiapan sampel (c) Pemuatan sampel
Gambar 6 Uji Simulasi Laboratorium Pengisian Balik
Gambar 7 Model Perhitungan untuk Simulasi Numerik
(a) Gambar pemasangan tekanan bumi | (B) Instalasi meter stres | (c) Sistem akuisisi |
Gambar 8 Sistem Pemantauan Kemiringan
4. Prestasi yang dicapai
Dengan menggunakan uji geser triaksial skala besar, ditemukan bahwa 'Volume Deformasi-Raya Kurva Raya Radial ' dari pengisi campuran-rock tanah adalah parabola, yang memodifikasi model konstitutif Duncan-Chang dan memberikan dasar teoritis untuk perhitungan beban struktur pendukung.
Gambar 9 Duncan-Chang Model Mixed Filler (Revisi)
Pemantauan real-time on-line tentang tekanan bumi, stres dan medan suhu telah mencapai efek yang baik.

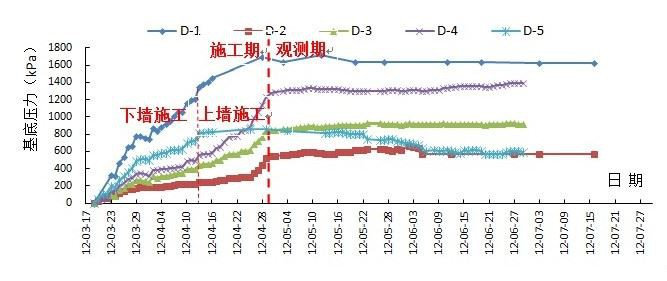

Gambar 8 Variasi tunduk pada pemantauan tekanan di tempat di dasar dinding penahan depan dengan waktu
Gambar 10 Variasi tunduk pada pemantauan di tempat suhu internal dinding penahan depan dengan waktu
Gambar 11 Kurva Proses Variasi Kumulatif Perbedaan Tinggi (H) Pada titik pemantauan penyelesaian bawah dinding penahan depan di lereng
Metode 'FDA Metode ' dan dan 'elemen mikro ' yang cocok untuk pengamatan pemukiman di daerah-daerah dengan ukiran tinggi ditetapkan, dan hukum evolusi temporal dan spasial dari penyelesaian pasca-pembangunan di daerah dengan perkembangan tinggi diprediksi. Blok 'creep ' dari badan pengisian dibangun, dan metode prediksi inversi dari penyelesaian pasca-pembangunan tanggul tinggi berdasarkan perhitungan numerik fem dan iterasi berlapis diajukan.
