1. Pendahuluan
Shale minyak di tambang batubara Jinhe dibentuk di Jurassic Mesozoikum dan Jurassic Tengah. Masalah geologis utama yang dihadapi adalah kesalahan. Dikombinasikan dengan pengungkapan, bagaimana cara menentukan lebih lanjut posisi pengembangan dan panjang ekstensi dari kesalahan di wajah kerja adalah salah satu kendala besar dan masalah untuk penambangan yang aman.
2. Solusi pengobatan
Metode deteksi transmisi seismik in-jahitan digunakan untuk mendeteksi struktur serpih minyak. Titik tembakan dan geofon diatur di lapisan serpih minyak. Karakteristik propagasi dari gelombang seismik yang ditransmisikan digunakan untuk mendeteksi struktur di dalam wajah yang bekerja.

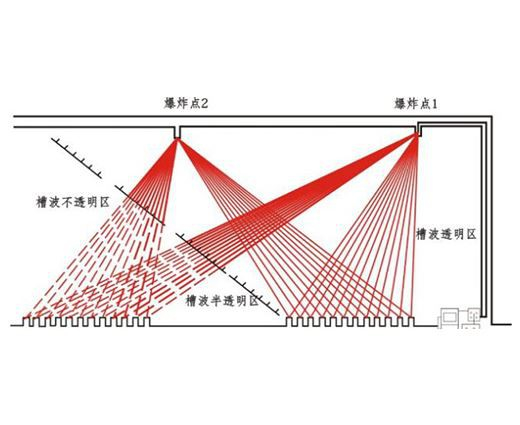

GAMBAR 1 Diagram skematik dari eksplorasi seismik gelombang dalam jahitan yang ditransmisikan
3. Situasi kerja
Titik tembakan dan geofon diatur di sepanjang pintu masuk kepala, interkoneksi dan masuknya wajah yang bekerja. Jarak antara titik tembakan yang berdekatan adalah 10 m sedangkan jarak antara geofon yang berdekatan adalah 20 m. Sebanyak 60 catatan tembakan tunggal yang efektif diperoleh.
Gambar 2 Tata Letak Gambar Proyek Deteksi Gelombang In-Seam (
Titik Tembak, Geofon)
4. Prestasi yang dicapai
Gbr. 3 Pencitraan CATA dari eksplorasi seismik in-jahitan di Working Face16114
Dua kesalahan (CF1, CF2) ditemukan di wajah kerja setelah menjelaskan dari data yang diterima. Jarak patahan lebih besar dari 1/2 ketebalan serpih minyak. Panjang pemogokan dan ekstensi dari kesalahan ditentukan. Tidak ada anomali geologis lain yang ditemukan. Efek deteksi diverifikasi dengan penambangan.
5.Faq
T1: Mengapa eksplorasi seismik in-bakar yang cocok untuk deteksi struktural lapisan serpih minyak?
A: Dalam formasi serpih yang mengandung minyak, serpih minyak memiliki karakteristik kecepatan dan kepadatan lebih rendah daripada batu-batu di sekitarnya. Antarmuka atas dan bagian bawah serpih minyak adalah antarmuka impedansi gelombang yang kuat, yang membentuk lapisan panduan gelombang berkecepatan rendah dengan serpihan minyak sebagai pusat. Ini kondusif untuk pembentukan gelombang seismik.
T2: Apa persamaan dan perbedaan antara pengembangan gelombang di jahitan dalam serpih minyak dan lapisan batubara?
A: Pengembangan gelombang seismik tergantung pada banyak faktor, seperti atap dan litologi lantai, ketebalan jahitan batu bara dan karakteristik fisiknya sendiri. Membandingkan jahitan serpihan minyak dan batu bara, sifat fisiknya serupa dan dapat secara kolektif disebut jahitan batubara berminyak, sehingga gelombang seismik juga relatif berkembang.
