1. Pendahuluan
ZDY4500LFK/ZDY4300LK tipe crawler rig pengeboran terowongan hidrolik sepenuhnya untuk tambang batubara adalah rig pengeboran cerdas otomatis penuh otomatis yang dikendalikan secara elektronik untuk tambang batubara. Ini memiliki pemantauan status pengeboran secara real-time, kontrol otomatis dari proses pengeboran, pemuatan otomatis dan pembongkaran pipa bor, diagnosis kesalahan cerdas, transmisi data jarak jauh, dll. Fungsi. Ini terutama digunakan untuk konstruksi penuh otomatis (atau remote control) dari anti-Outburst dan pengeboran pelepas tekanan di daerah berbahaya dengan ledakan gas dan tekanan tanah berdampak tinggi. Ini juga dapat digunakan untuk pembangunan berbagai lubang pengeboran seperti ekstraksi gas batubara bawah tanah, eksplorasi dan drainase air bawah tanah, dan deteksi struktur geologis.
2. Karakteristik teknis
1. Fungsi konstruksi pengeboran otomatis penuh: Rig pengeboran memiliki fungsi konstruksi pengeboran satu tombol. Personel konstruksi menggunakan remote control untuk memicu 'satu tombol pengeboran ' dan 'satu tombol pengeboran ' menangani, dan rig pengeboran dapat sepenuhnya secara otomatis menyelesaikan pengeboran otomatis pipa bor. Konstruksi otomatis pemuatan, pembongkaran, dan pengeboran.
2. Fungsi pemuatan dan pembongkaran otomatis pipa bor: Rig pengeboran mengintegrasikan sistem pemuatan dan pembongkaran pipa bor otomatis, yang memiliki kapasitas gudang batang terbesar di Cina. Ini dapat menyelesaikan pemasangan otomatis dan pembongkaran pipa bor 150 meter dalam satu pengisian.
3. Pengeboran dan penambahan batang beroperasi secara independen: sistem pengeboran dan sistem pemuatan dan bongkar batang pengeboran otomatis menggunakan stasiun pompa hidrolik independen untuk memasok oli, yang tidak saling mengganggu dan beroperasi secara independen, secara fundamental memastikan efisiensi konstruksi pengeboran otomatis.
4. Jejak perayap truk pompa pengeboran dapat berjalan secara mandiri: truk pengeboran dan truk pompa dapat berjalan secara mandiri tanpa perlu menghubungkan selang, membuat transportasi bawah tanah nyaman. Mereka dapat didorong ke posisi konstruksi yang telah ditentukan masing -masing, dan kemudian selang dapat dihubungkan untuk konstruksi pengeboran setelah sudut kendaraan pengeboran disesuaikan dan distabilkan.
5. Sistem Kontrol Remote Lanjutan: Rig pengeboran dilengkapi dengan sistem remote control yang dikembangkan sendiri, dengan waktu kerja terukur 30 jam. Remote control juga memiliki fungsi komunikasi kabel. Ketika remote control secara tidak sengaja kehilangan daya, ia dapat membangun komunikasi sementara dengan rig pengeboran melalui kabel untuk menyelesaikan konstruksi pengeboran.
6. Sistem Pemantauan dan Kontrol Jarak Jauh: Rig pengeboran dapat mengintegrasikan fungsi pemantauan dan kontrol jarak jauh, yang dapat mewujudkan komunikasi waktu nyata dari data permukaan dan bawah tanah. Video operasi di tempat dan parameter pengoperasian rig pengeboran dapat ditransmisikan ke tanah secara real-time dan ditampilkan di layar di depan personel pemantauan tanah. Personel pemantauan darat juga dapat mengirim instruksi ke rig pengeboran untuk mencapai kontrol tanah dari rig pengeboran.
7. Sistem Keselamatan Bantu yang kaya: Rig pengeboran juga dapat dilengkapi dengan banyak sistem keselamatan seperti 'Sistem Peringatan Pendekatan Personil ', 'Sistem Alarm Akustik dan Visual ', 'Sistem Power-Off Kelebihan Gas ', dll.
3. Parameter teknis
Model | ZDY4500LFK | ZDY4300LK |
Torsi NM yang dinilai | 4500-1100 | 4300-1050 |
Nilai kecepatan r/mnt | 60-200 | |
Sudut kemiringan spindle ° | -20-90 | 0-60 |
Pakan Feed/Tarik Maksimal KN | 90-150 | |
Memberi makan dan menarik mm stroke | 900 | |
Kedalaman pengeboran referensi m | 300 | |
Diameter pipa bor yang cocok | Φ73 | |
Daya Motor KW | 15/55 | |
kecepatan berjalan maksimum km/jam | 0.9 | 1.8 |
Maksimal Kelulusan ° | 15 | |
Truk pengeboran/truk pompa massa kg | 9000/3100 | |
Dimensi keseluruhan rig pengeboran di Transport State MM | 4750 (3850) × 1100 × 2050 | 4000 × 1350 × 1980 |
Dimensi keseluruhan truk pompa di Transport State Mm | 2900 × 850 × 1520 | / |

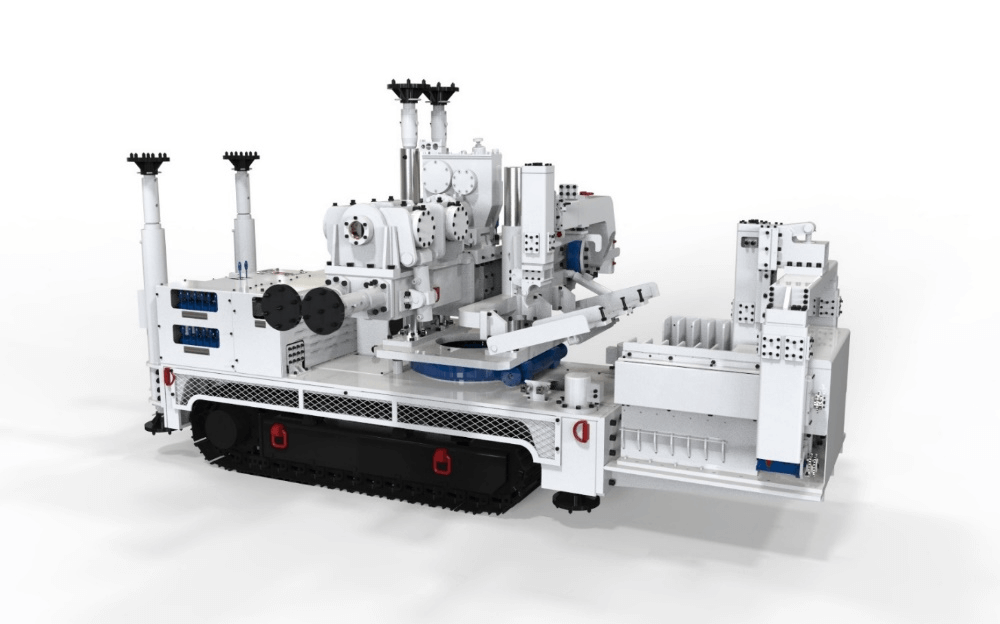

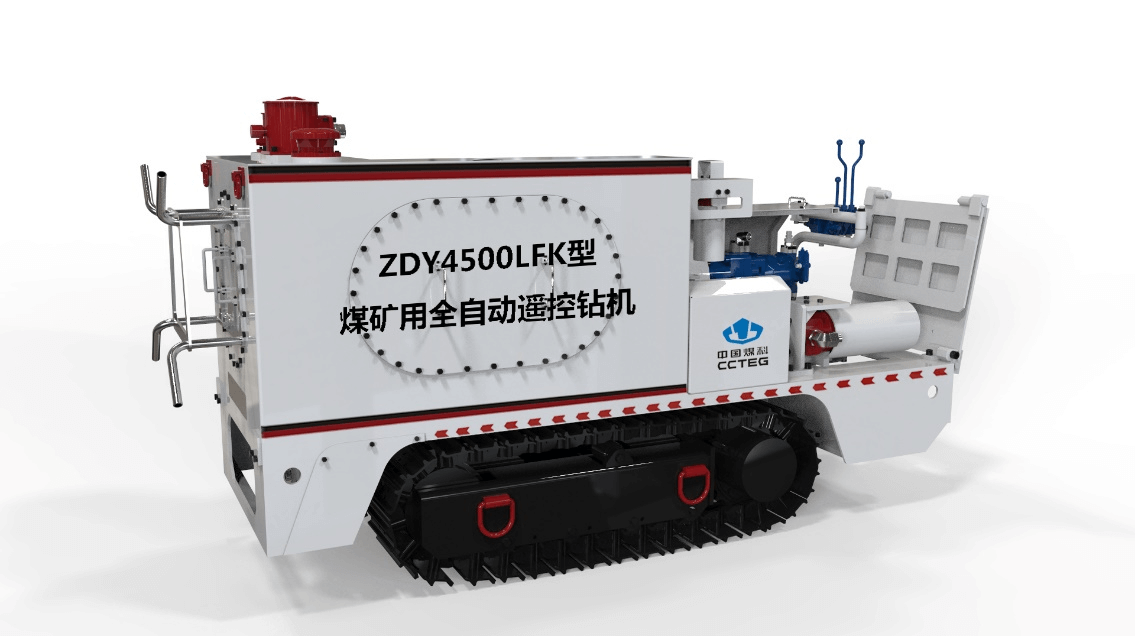

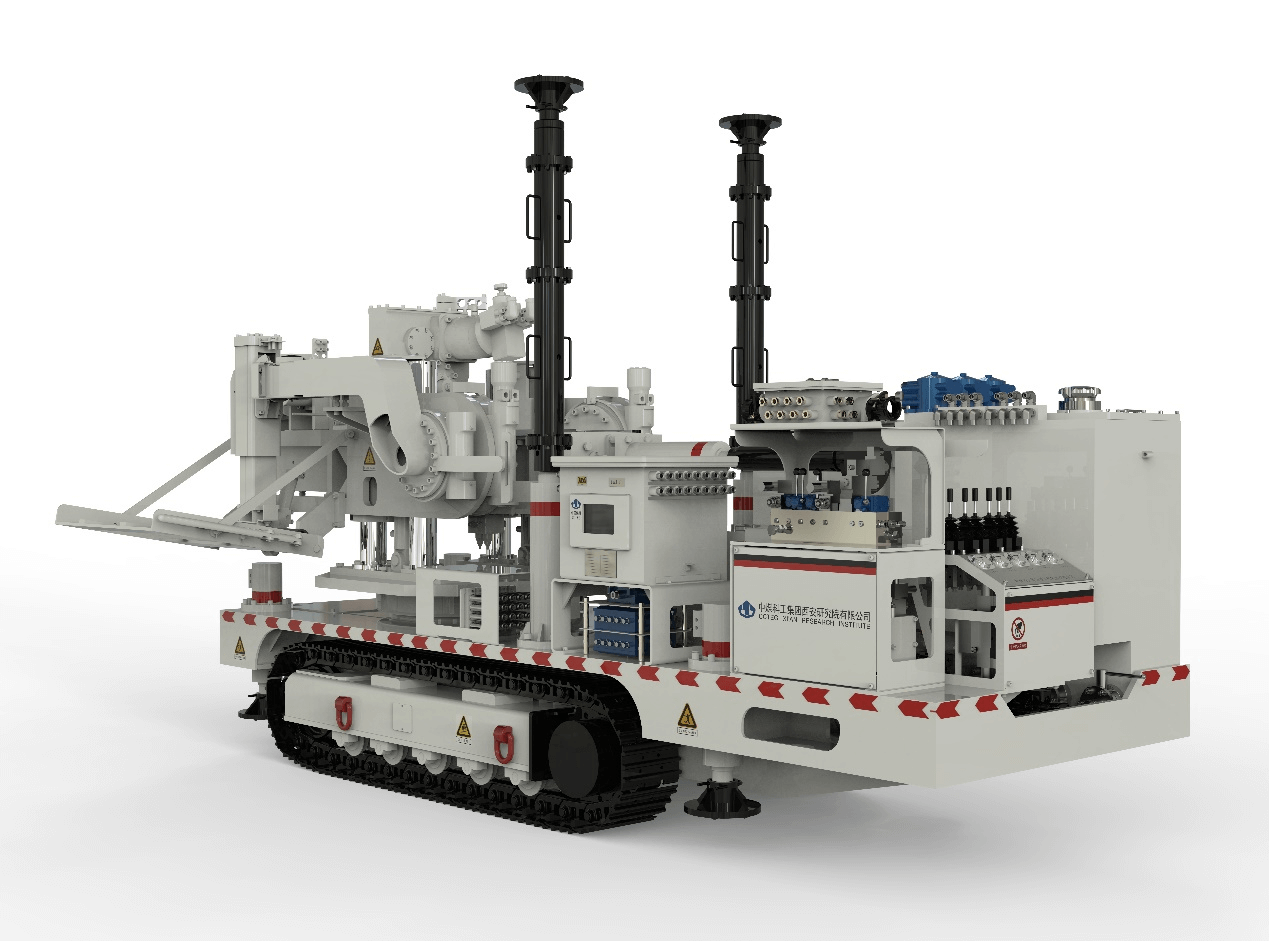

4. Gambar rig pengeboran
