1. Pendahuluan
Rangkaian rig pengeboran ini adalah lubang integral, posisi rendah, rig pengeboran jarak jauh tipe crawler-crawler yang tinggi yang dapat mencapai operasi remote control jarak jauh. Sangat cocok untuk mengebor lubang rendah di sepanjang tempat tidur dan pengeboran bagian penuh melalui tempat tidur, transportasi, dan penyesuaian. Pojok mengambil ruang kecil. Ini dapat digunakan untuk konstruksi pengeboran drainase gas batubara, terutama dalam pembangunan lubang lapis ganda atau lubang multi-lapisan dalam lapisan batubara tipis, pembangunan konstruksi pengeboran drainase gas di lapisan yang berdekatan, dan pembangunan lubang melalui lapis. Ini memiliki keunggulan yang luar biasa.
2. Karakteristik teknis
1. Operasi kendali jarak jauh nirkabel, garis pandang konstruksi yang tidak terhalang, keamanan konstruksi tinggi.
2. Perangkat Luffing Lipat Baru memiliki karakteristik transportasi horizontal dan pengeboran vertikal dan memiliki penerapan yang luas di terowongan rendah.
3. Dilengkapi dengan perangkat pengunci rem hidrolik dan perangkat penstabil kolom, rig pengeboran memiliki stabilitas konstruksi yang kuat.
4. Sistem kontrol elektro-hidrolik memiliki integrasi tinggi, keandalan sistem, dan pemeliharaan.
3. Parameter teknis
Model | ZDY6500LQK | ZDY4500LQ |
Torsi NM yang dinilai | 6500-1750 | 4500-1150 |
Nilai kecepatan r/mnt | 60-200 | 55-210 |
Sudut kemiringan spindle ° | -180-180 | |
Tinggi Pembukaan Mm | 730-1630 | 640-1340 |
Gaya pakan maksimum/gaya tarik-out kN | 130/210 | 70/102 |
Pemberian/tarik stroke mm | 900/600 | 600/950 |
Kedalaman pengeboran referensi m | 500 | 350 |
Diameter pipa bor yang cocok | Φ73/φ89 | Φ63.5/φ73 |
Daya Motor KW | 90 | 55 |
Level Tegangan Motor V | 380/660 atau 660/1140 | 660/1140 atau 380/660 |
Kecepatan berjalan maksimum km/jam | 2 | 0.9 |
Kemampuan pendakian maksimum ° | 15 | 15 |
Seluruh mesin massa kg | 11000 | 8570 |
Dimensi keseluruhan rig pengeboran di negara bagian transportasi mm | 4610 × 1100 × 2030 | 4000 × 1100 × 1670 |

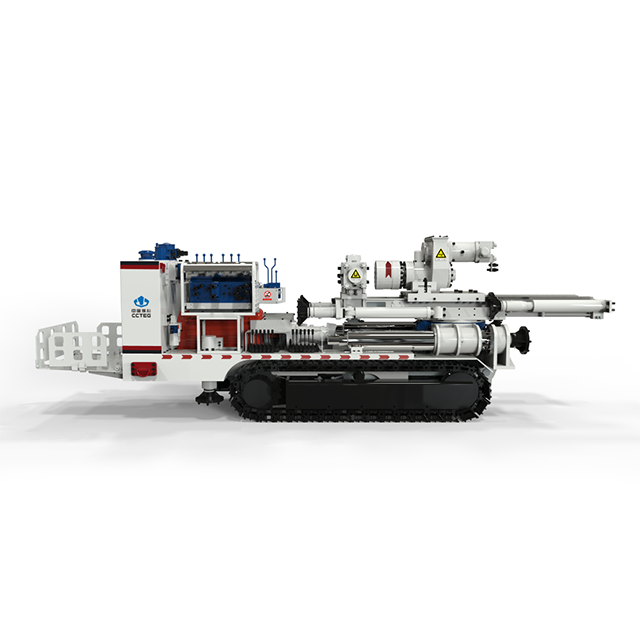

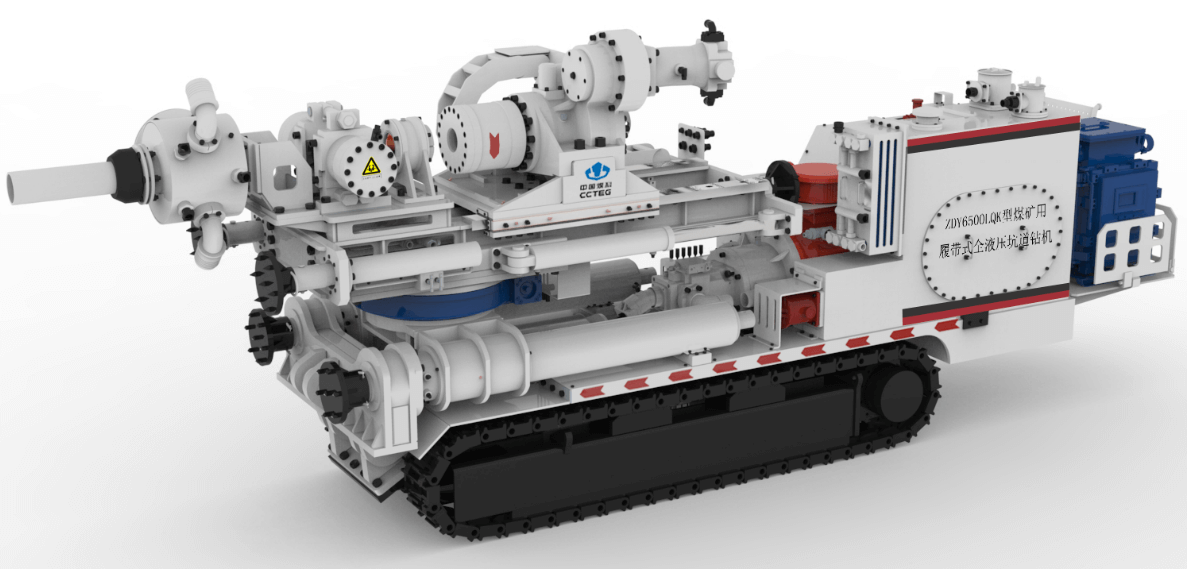

4. Gambar rig pengeboran
