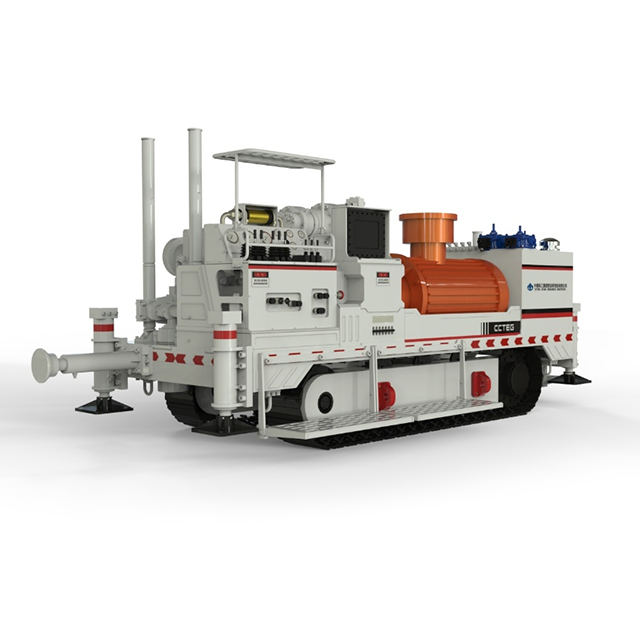

ZDY25000 ／ 20000 ／ 15000 ／ 12000ld Directional Drilling Rig

1. Pendahuluan

Rangkaian rig pengeboran ini digunakan untuk pengeboran directional presisi tinggi dan ultra-panjang di tambang batubara. Mereka dapat melakukan pengeboran arah motor lubang bawah, pengeboran putar, pengeboran arah komposit, dan teknik konstruksi lainnya. Mereka digunakan untuk drainase gas, eksplorasi dan drainase air, eksplorasi struktur geologis, deteksi ketebalan lapisan batubara, atap injeksi air jahitan batu bara dan grouting lantai, dan konstruksi lainnya. Rig pengeboran memiliki kapasitas rotasi yang besar, dapat melakukan konstruksi pengeboran sudut besar, dan dapat digunakan dengan berbagai spesifikasi pipa bor biasa, pipa bor kabel, pipa bor auger, dan alat pengeboran penangkapan ikan. Ini memiliki kemampuan beradaptasi yang kuat dan dapat mengebor lebih dari 1500m. Dengan kemampuan untuk membangun pengeboran directional ultra-panjang dalam jahitan batubara, kedalaman pengeboran maksimum rig pengeboran ZDY15000LD telah mencapai 3353m, menetapkan rekor dunia baru di bidang pengeboran arahan panjang bawah tanah di tambang batubara.

2. Karakteristik teknis

1. Rig pengeboran mengadopsi struktur tata letak crawler, dengan kemampuan berjalan independen, relokasi mudah, dan tata letak di tempat yang fleksibel.

2. Sistem putar rig pengeboran dan sistem umpan masing -masing dirancang dengan mode operasi yang cepat dan lambat untuk memenuhi berbagai persyaratan konstruksi seperti pengeboran normal, pengeboran senyawa, dan penyesuaian orientasi pengeboran, dan dapat mencapai penyesuaian orientasi pengeboran yang tepat. Modul batas torsi diatur secara terpisah untuk sistem putar cepat dan lambat, yang meningkatkan kemampuan beradaptasi fungsional rig pengeboran untuk pengeboran putar dan pengeboran arah masing -masing, dan berperan dalam perlindungan keselamatan.

3. Pagar panduan rig pengeboran terbuat dari bahan tahan aus, yang memiliki karakteristik umur layanan yang panjang dan penggantian yang mudah.

4. Rig pengeboran dapat memenuhi kebutuhan pakan yang efisien untuk pengeboran directional jarak jauh yang sangat panjang, sementara juga dengan mempertimbangkan perlunya penarikan yang kuat dari alat bor saat bor macet.

5. Sistem hidrolik rig pengeboran mengadopsi mode operasi aksi tunggal, dan setiap aktuator dioperasikan secara independen oleh pegangan kontrol hidrolik. Proses operasi dan tindakan utama sederhana dan intuitif.

6. Rig pengeboran memiliki fungsi mengambang silinder aktif saat membuka pipa bor. Dibandingkan dengan mode mengambang silinder pasif, ia dapat secara efektif melindungi pipa bor dan mencegah kerusakan benang.

7. Sistem hidrolik rig pengeboran mengadopsi teknologi kontrol daya yang peka terhadap beban dan konstan, yang memiliki karakteristik penghematan energi yang signifikan, keandalan tinggi, dan operabilitas yang baik.

8. Gunakan pemegang komposit pembukaan besar dengan jarak pembukaan maksimum 200mm untuk memastikan penjepitan yang efektif dari pipa bor, mencegah bor jatuh selama konstruksi, dan memfasilitasi persyaratan penurunan casing selama konstruksi pengeboran arah.

3. Parameter teknis
